Características:

- Marca: ASRock

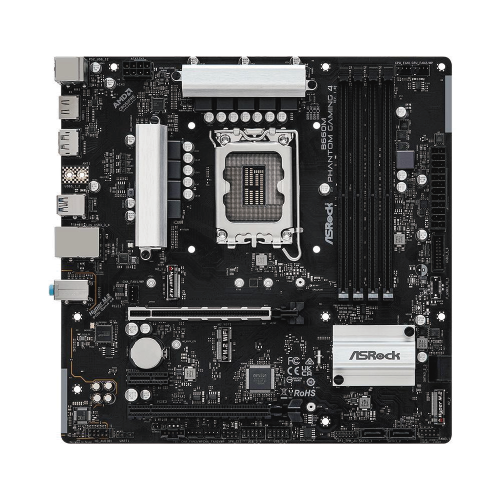

- Modelo: B660M Phantom Gaming 4



Especificações:



Principais:

- Suporta processadores Intel Core de 14ª, 13ª e 12ª geração (LGA1700 )

- Projeto de energia de 8 fases

- Suporta DDR4 5333MHz (OC)*

- 1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 1 PCIe 3.0 x1

- 1 M.2 Key-E Para o WiFi

- Opções de Saída de Vídeo: HDMI, DisplayPort

- Realtek ALC897 Áudio HD 7.1 Canais Codec, Nahimic Audio

- 4 SATA3

- 2 Hiper M.2 (PCIe Gen4 x4)

- 6 USB 3.2 Gen1 (4 traseiras, 2 Front)

- 6 USB 2.0 (2 traseiras, 4 Front)

- Rede Gigabit Intel - *O suporte pode variar dependendo da CPU.

- CPUs Suportadas: Até 150 W



Recursos Únicos:

ASRock Super Alloy

- Bobina Premium de Alimentação

- PCB Black Safira

- PCB de Fibra de Vidro de Alta Densidade

Tecnologia ASRock Intel 4-Layer Memory POOL (Planes on Outer Layers)

Slot de Aço ASRock

ASRock Hyper M.2 (PCIe Gen4x4)

ASRock Checagem de Status do Post (PSC)

ASRock Full Spike Protection (para todas as Portas USB, de Áudio, de Rede)

Live Update & APP Shop ASRock



CPU:

- Suporte para processadores Intel Core de 14ª, 13ª e 12ª geração (LGA1700)

- Design Digi Power

- Design Power Phase 8

- Suporte para tecnologia Intel Hybrid

- Suporte para tecnologia Intel Turbo Boost Max 3.0



Chipset:

- Intel B660 _



Memória:

- Tecnologia de memória DDR4 Dual Channel

- 4 x slots DDR4 DIMM

- Suporta DDR4 não-ECC, sem-buffer up to 5333+(OC)*

- Suporta módulos de memória UDIMM ECC (opera em modo não-ECC)

- Capacidade máxima de memória do sistema: 128GB

- Suporta Intel Extreme Memory Profile (XMP) 2.0

* Suporta DDR4 3200 natively.



BIOS:

- BIOS Legal 128Mb AMI UEFI com suporte a interface gráfica Multi-idioma

- Compatível com eventos de despertar ACPI 6.0

- Suporta SMBIOS 2.7

- Cache/Núcleo da CPU, CPU GT, DRAM, VDD_IMC, VCCIN AUX, +1.05V PROC, +0.82V PCH, +1.05V PCH Multi-ajuste de Voltagem



Gráficos:

- Intel Xe Arquitetura Gráfica (Gen 12)

- Dupla Saída Gráfica: Suporta HDMI e DisplayPort 1.4 ports by independent display controllers

- Suporta HDMI 2.1 Compatível com TMDS com resolução máxima de até 4K x 2K (4096x2160) @ 60Hz

- Suporta DisplayPort 1.4 com DSC (compactado) Máx. resolution up to 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz

- Suporta HDCP 2.3 conector para COMas HDMI 2.1 Compatível com TMDS e DisplayPort 1.4

* Gráficos Intel UHD Embutidos e a saída VGA só podem ser usadas com processadores que possuem GPU integrada.



Áudio:

- Áudio HD 7.1 Canais (Realtek ALC897 Audio Codec)

- Suporta Surge Protection

- Nahimic Audio



Rede:

- Gigabit LAN 10/100/1000 Mb/s

- Giga PHY Intel I219V

- Suporta Wake-On-LAN

- Suporta Proteção Contra Raios/ESD

- Suporta Eficiencia de Energia Ethernet 802.3az

- Suporta UEFI PXE



Slots:

CPU:

- 1 x PCIe 4.0 x16 Slot (PCIE1), supports modo x16*

Chipset:

- 1 x slot PCIe 3.0 x16 (PCIE3), supports modo x4*

- 1 x PCIe 3.0 x1 Slot (PCIE2)*

- 1 x Soquete M.2 (Key E), suporta módulo WiFi/BT PCIe WiFi tipo 2230 e Intel CNVi (WiFi/BT Integrado)

- Suporta AMD CrossFire

* SSD NVMe como discos de boot



Armazenamento:

CPU:

- 1 x Soquete Hyper M.2 (M2_1, Key M), Suporte tipo 2242/2260/2280 modo PCIe Gen4x4 (64 Gb/s)

Chipset:

- 1 x Soquete Hyper M.2 (M2_2, Key M) , Suporta modo tipo 2280 PCIe Gen4x4 (64 Gb/s) *

- 4 x conectores SATA3 6.0 Gb/s

* Suporta Intel  Optane Memory Série H (tylko M2_2)

Suporta Intel  Volume Management Device (VMD)

SSD NVMe como discos de inicialização

Suporta Kit ASRock U.2



RAID:

- Suporta RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA



Conectores:

- 1 x Conector SPI TPM

- 1 x Conector de Speaker e Intrusão do Gabinete

- 1 x conector de Ventoínha da CPU (4-pin)*

- 1 x Conector de Ventoinha de CPU/Bomba de Água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)**

- 3 x Conectores de Ventoinha de Gabinete/Bomba D’água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)***

- 1 x Conector de energia ATX 24 pinos

- 1 x Conector de Energia 12V 8 pinos (Conector de Energia de Alta-Densidade)

- 1 x Conector de painel de áudio frontal

- 1 x Conector Thunderbolt AIC (5-pin) (Suporta ASRock Thunderbolt 4 AIC Card)

- 2 x conectores USB 2.0 (suportando 4 portas USB 2.0) (Suporta Proteção Contra ESD)

- 1 x conector USB 3.2 Gen1 (suporta 2 portas USB 3.2 Gen1) (Suporta Proteção Contra ESD)



* O Conector de Ventoinha da CPU suporta a ventoinha da CPU com potência máxima de 1A (12W).

** O conector de Ventoinha de CPU Opcional/Bomba de Água suporta ventoinha de water cooler de no máximo 2A (24W).

*** O Conector de Ventoinha de Gabinete/Bomba D’água suporta ventoinha de water cooler de no máximo 2A (24W).

CPU_FAN2/WP, CHA_FAN1~3/WP podem detectar automaticamente se uma ventoinha de 3-pinos ou 4-pinos está em uso.



Painel Traseiro:

- 3 x Pontos de Montagem da Antena

- 1 x Porta de Mouse / Teclado PS/2

- 1 x Porta HDMI

- 1 x DisplayPort 1.4

- 4 x portas USB 3.2 Gen1 (ASMedia ASM1074 hub) (Suporta Proteção Contra ESD)

- 2 x portas USB 2.0 (Suporta Proteção Contra ESD)

- 1 x Porta de Rede RJ-45 com LED (LED de ACESSO E LED de VELOCIDADE)

- conectores de Áudio HD: Entrada de Linha / Alto-Falante Frontal / Microfone



Software e UEFI:

Software:

- ASRock Motherboard Utility (Phantom Gaming Tuning)

- ASRock XFast LAN

UEFI:

- ASRock EZ Mode

- UEFI Full HD ASRock

- Meus Favoritos ASRock na UEFI

- ASRock Instant Flash

- ASRock Easy RAID Installer

* Estes utilitários podem ser baixados na APP Shop.



CD de Suporte:

- Drivers, Utilitários, AntiVirus (Versão Trial)



Monitor de Hardware:

- Tacômetro de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

- Quiet Fan (Ajuste automático das ventoinhas do gabinete de acordo com a temperatura do CPU): CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

- Controle Multivelocidade de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

- Detecção CASE OPEN

- Monitoramento de Voltagem: CPU Vcore, +1.05V_PCH, DRAM, VCCIN AUX, VCCSA, +1.05V PROC, +0.82V PCH, +12V, +5V, +3.3V



Formato:

- Formato Micro ATX: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm

- Design com Capacitores Sólidos



Sistema Operacional:

- Microsoft Windows 10 64 bits / 11 64 bits



Certificações:

- FCC, CE

- Pronta para ErP/EuP (Necessário fonte de alimentação pronta para ErP/EuP)

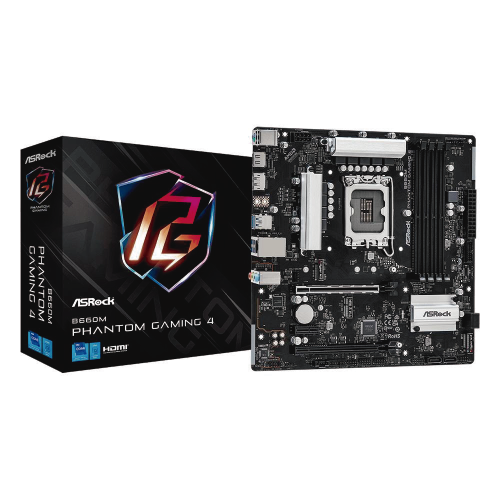

Conteúdo da Embalagem:

- Placa-mãe

- Guia Rápido de Instalação, CD de Suporte, Protetor E/S

- 2 x Cabos de dados SATA

- 3 x Parafusos Para Soquetes M.2
